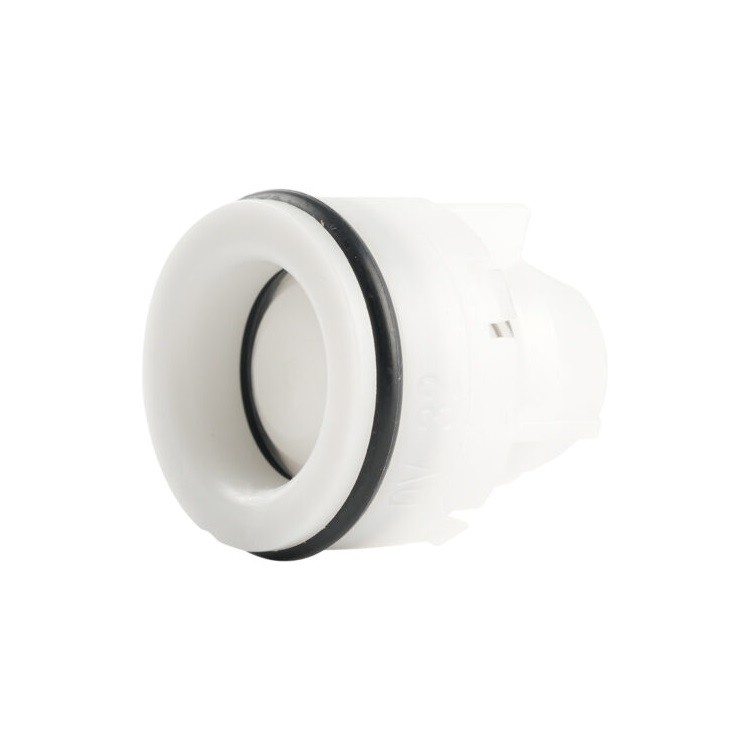

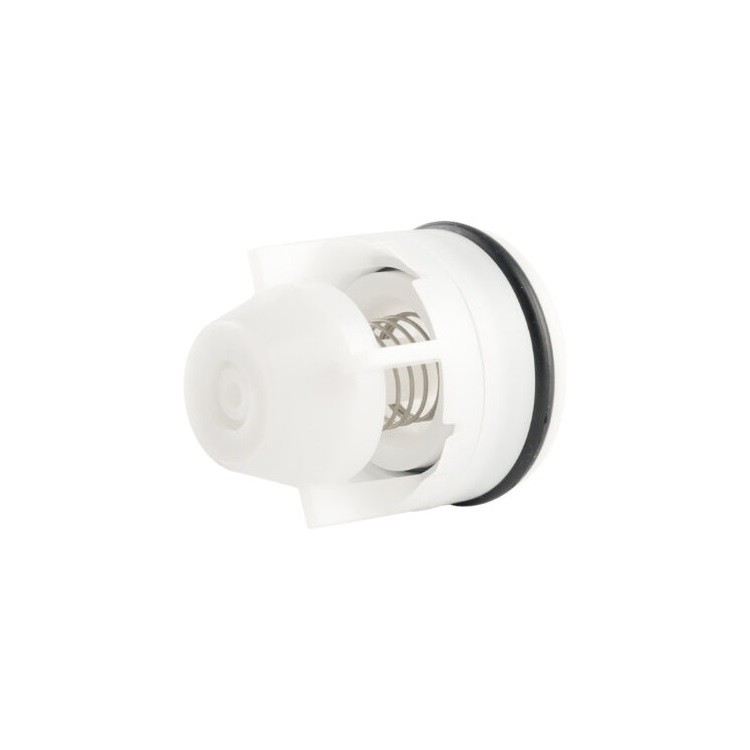

OV32 – Compacte kunststof terugslagklep voor koud- en warmwatercircuits
De OV32 is een compacte kunststof terugslagklep speciaal ontworpen voor koud- en warmwatersystemen tot 95 graden. De POM-behuizing is bestand tegen hitte en kalkaanslag, terwijl de 304 roestvrijstalen veer en EPDM- of siliconenafdichtingen van voedselkwaliteit- een corrosie-vrije, hygiënische werking garanderen. Deze terugslagklep van 3/4" (ook verkrijgbaar in andere maten) sluit geruisloos, zelfs bij minimale tegenstroom, waardoor het een echte stille terugslagklep en lagedrukterugslagklep is. Elke OV32-terugslagklep wordt vervaardigd met behulp van volledig geautomatiseerde productielijnen om batch-tot- batchconsistentie en nul defecten te garanderen.
Dimensie
|
NEE |
mm |
Tolerantie |
|
A |
Ø33 |
+0.2/-0.1 |
|
B |
Ø32 |
±0.05 |
|
C |
Minder dan of gelijk aan ø30 |
- |
|
D |
Groter dan of gelijk aan 37 |
- |
|
E |
28.2 |
+0.2/-0 |
|
F |
1.5 |
+0.2/-0.1 |
|
G |
25 graden |
±5 graden |
|
H |
45 graden |
- |
|
I |
0.3 |
- |
|
J |
Ø32.5 |
±0.1 |
|
K |
45 |
±0.5 |
|
L |
36.2 |
±0.5 |
|
M |
17.9 |
±0.2 |
|
N |
Ø32.8 |
±0.2 |
|
O |
Ø31.8 |
±0.2 |
|
P |
28.7 |
±0.3 |
|
Nee |
Naam |
KLEUR |
|
1 |
Schelp |
WIT |
|
2 |
Onderkant |
WIT |
|
3 |
Kern |
WIT |
|
4 |
Pakking |
ZWART |
|
5 |
Lente |
METAAL |
|
6 |
O-O-ring |
ZWART |
Technische gegevens
Temperatuur
MAX. 95 graden
Druk
MAX 1,4 MPa
Openingsdruk
4 Kpa
Medium
Alleen helder water
Belangrijkste toepassingsgebieden en voorbeelden van apparatuur
De OV32 is ideaal voor installaties met beperkte ruimte-waar stille, lage- terugstroompreventie vereist is. Typische toepassingen zijn onder meer:
Doorstroomverwarmers voor onder-gootstenen – Voorkomt dat warm water naar koude leidingen wordt overgeheveld. Compatibel met mini-tanks van Bosch, Ariston of Stiebel Eltron.
Waterleidingen voor ijsmachines – Blokkeert de achterwaartse stroming uit warmwaterlussen in commerciële ijsmachines. Uitrusting: Schot, Hoshizaki, Manitowoc.
Stoomtafels voor foodservice – Handhaaft de gerichte stroom in verwarmingsmantels voor warm water. Uitrusting: Vollrath, Hatco, Wells.
Dankzij de lage kraakdruk (minder dan of gelijk aan 0,02 bar) werkt de OV32 betrouwbaar, zelfs in door zwaartekracht-gevoede systemen of systemen met fluctuerende toevoerdruk.
POM-lichaam voor service onder een hoek van 95 graden – In tegenstelling tot polypropyleen of PVC behoudt POM zijn maatvastheid en mechanische sterkte bij continu hoge temperaturen. Geen verzachting of kruip na verloop van tijd.
Veer van roestvrij staal 304 – Volledig bevochtigd maar volledig corrosie-bestendig. Biedt consistente sluitkracht gedurende meer dan 100.000 cycli zonder vermoeidheid.
Dubbele afdichtingsopties – EPDM voor algemeen warm water (uitstekende verouderingsbestendigheid); siliconen voor toepassingen die extreme flexibiliteit en smaak-neutrale prestaties vereisen. Beide zijn van voedingskwaliteit-.
Geruisloos sluiten – Het geleide schotelontwerp elimineert waterslag. Deze stille terugslagklep wordt vooral gewaardeerd in hotels, ziekenhuizen en woongebouwen.
Uitmuntendheid bij lage druk – Een kraakdruk zo laag als 0,02 bar maakt het tot een echte lagedrukterugslagklep, geschikt voor tankloze verwarmingen en thermosifonsystemen op zonne-energie.
Dubbele beveiliging met inline terugslagklepontwerp
Onze fabriek maakt gebruik van gesloten-spuitgietcircuits met realtime- procesmonitoring. Geautomatiseerde robotarmen brengen ruwe POM-pellets over naar de pers en verplaatsen vervolgens gegoten componenten naar draaitafels. Het inbrengen van de veer, het plaatsen van de afdichtingen en het aandraaien van de schroefdraad worden allemaal gedaan door servo-aangedreven eenheden zonder menselijk contact. Elke OV32-terugslagklep ondergaat 100% geautomatiseerde lektests (heliummassaspectrometrie voor kritische batches) en lasermarkering voor volledige traceerbaarheid. Deze volledig geautomatiseerde aanpak elimineert bedieningsfouten en zorgt ervoor dat elke kunststof terugslagklep vanaf dag één tot en met jaar tien identiek presteert.
